Fluke電纜測試標準文件怎么看，測試報告如何解讀？

許多技術小伙伴雖然已經使用了很久FLUKE電纜測試儀，但是對FLUKE的測試標準文件與測試報告還是一知半解，今天我們來一個一個講清楚。

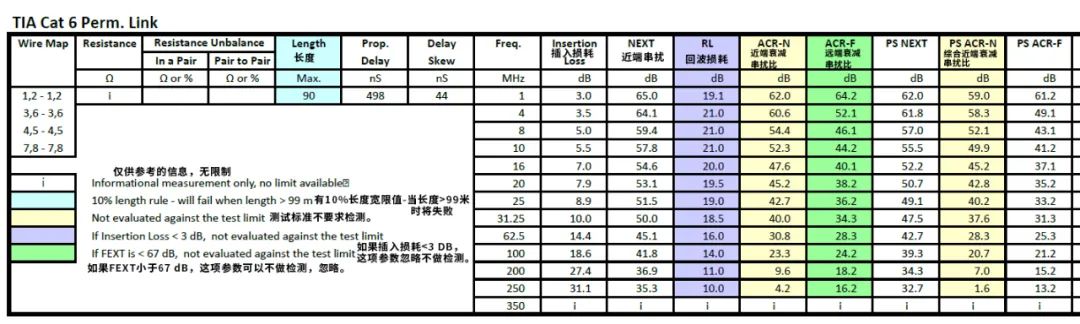

經常有客戶問，儀器內置的測試標準（也叫測試極限值）指標是多少，我線的參數要達到多少dB才能過測試呢？這可以查看FLUKE儀器內置測試標準文檔，下圖是文檔中的截圖，這個是TIA CAT 6 Perm.Link測試標準的具體測試項目與指標。


如何看測試標準文檔？


首先我們要明確，圖中所有的信息是針對TIA CAT 6 Perm.Link這個標準的，表中的信息不一定適用于其他標準，每個標準有自己的測試通過規則，每句話對應左側的顏色，左側的顏色代表右側的參數，并且在不同的工作頻率下，每項參數的指標是不一樣的，所以圖表上只是標出了部分頻率下每項參數的指標。


重點信息解讀：

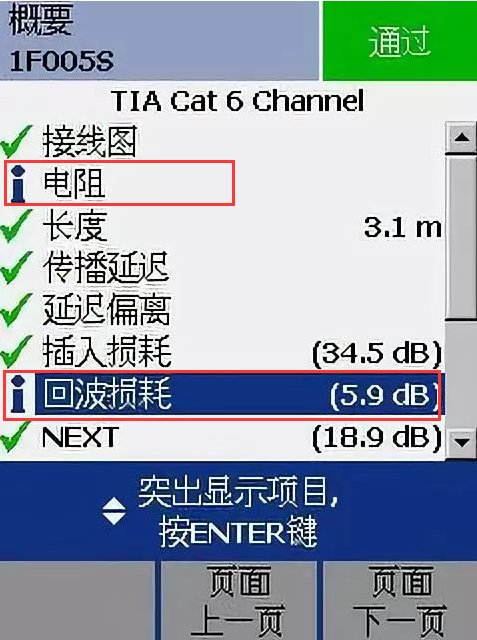

i字母代表僅供參考的信息，標準不對這項參數做要求。在儀器界面中是這樣顯示：


淺藍色代表Length（長度），對長度的特別說明：長度大于99米就不達標，測試失敗。


淺黃色代表標準不要求檢測的項目，在圖中代表ACR-N和PS ACR-N。


紫色代表RL（回波損耗），有個特殊情況：如果插入損耗小于3dB，這項參數直接忽略不做要求，也就是無論測出來是多少，都直接過。


綠色代表ACR-F（遠端衰減串擾比），有個特殊情況：如果FEXT（遠端串擾）小于67dB，這項參數直接忽略不做要求，也就是無論測出來是多少，都直接過。


FLUKE報告看不懂，如何解讀測試報告？

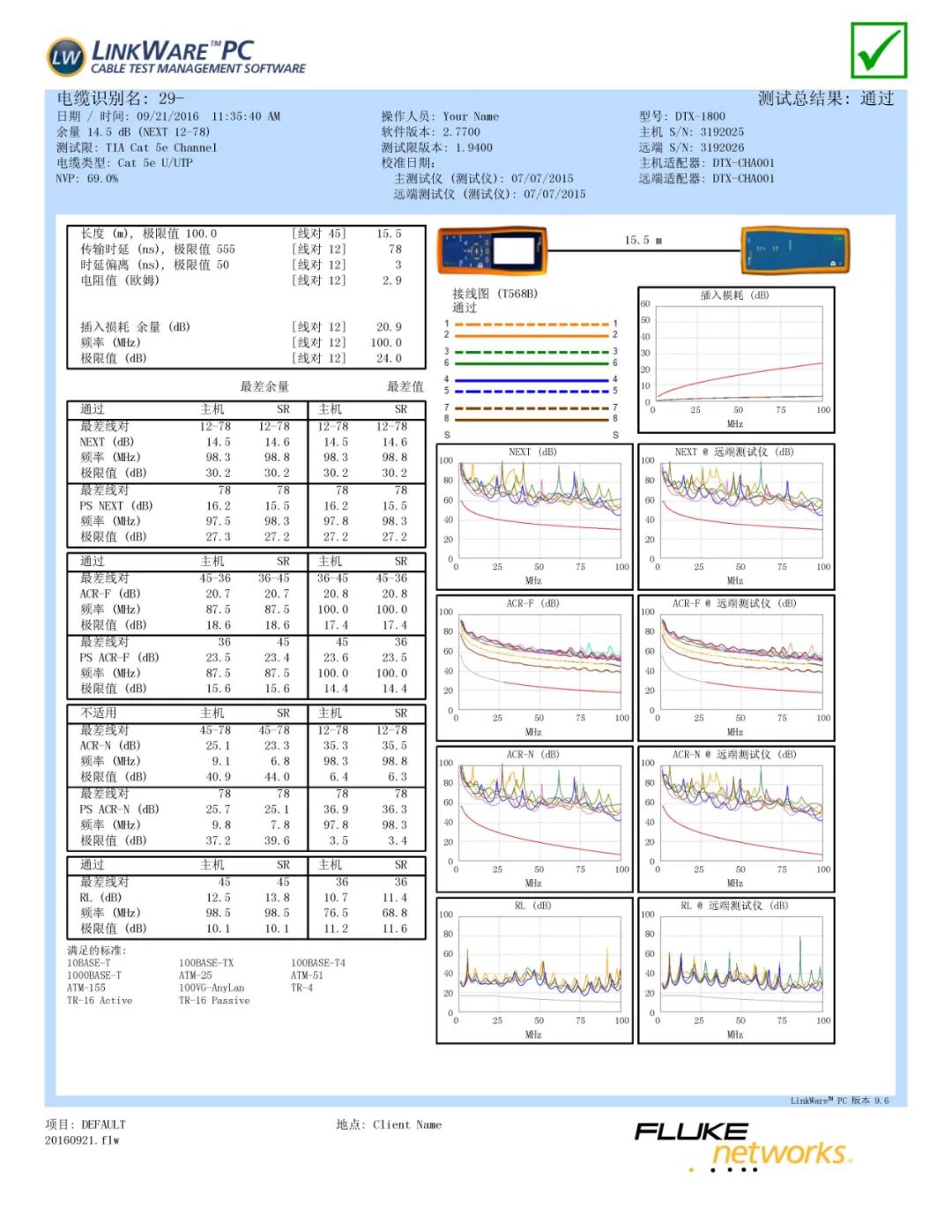

我們先來看整體，再分解詳談。

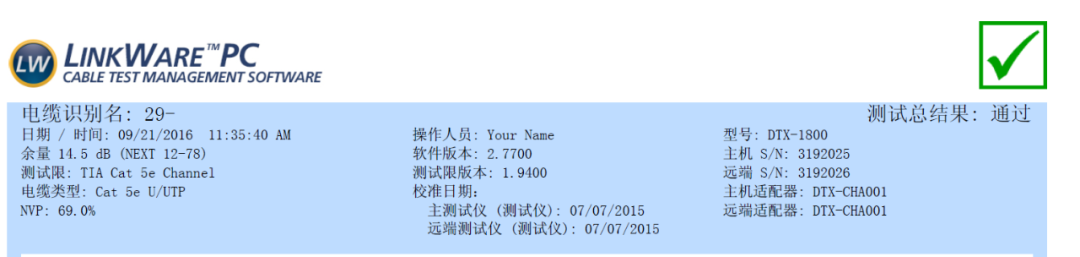

報告頁頭：

這里看到測試設置與儀器和適配器信息。


報告左側：

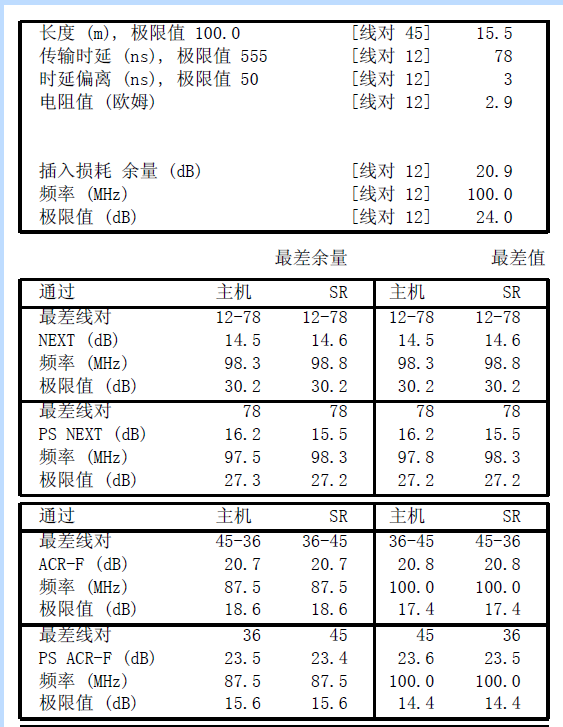

福祿克測試會把線纜在所有工作頻率下的各項參數都測出來，如果是超五類網線標準，那么超五類網線的工作頻率是0~100Mhz，如果不算小數點只算整數也有100個點，按理說要把13項數據的100個數據都寫在一張紙上，這么點地方肯定寫不下呀，應該怎么解決這個問題呢？我們來看看福祿克報告是怎么做的。


其實就是木桶原理，我們只看最短的那個板，考核它，看它達不達標，如果全班最差的學生都能考上清華北大，那其他學生的成績就不用擔心了。


福祿克測試報告上寫的就是每項參數最差的那個值，拿這個最差的值與極限值（標準值）做對比，如果最差的都過了，那這項參數就通過測試。


這個表格里面還有2個很重要的概念：最差值和最差余量。

最差值，顧名思義，就是某頻率（橫向坐標）測試結果最差的那個線對的值，一般是縱向坐標的最低點。咱們還是拿考試舉例，一個學期10次考試，最差值就是考的最差的那次。


最差余量呢，余量（Margin）就是各性能指標測量值與測試標準極限值的差值，正余量表示比測試極限值好，結果為PASS，負值表示測試極限值差，結果為FALL，余量越大，說明距離極限值越遠，性能越好。繼續拿考試舉例，假設及格線60分，我如果考了70分，余量就是70-60=10分，我如果考了40分，余量就是40-60=-20分，所以余量是越大越好的。


最差余量有兩種情況，一種是在整個頻率上距離測試極限值最近的點；另一種是所有線對余量最差的線對。由于極限值大多數情況下在各個頻率上是不一樣的，一般都是曲線，所以最差值和最差余量很有可能不在同一個頻率點上。


報告右側：

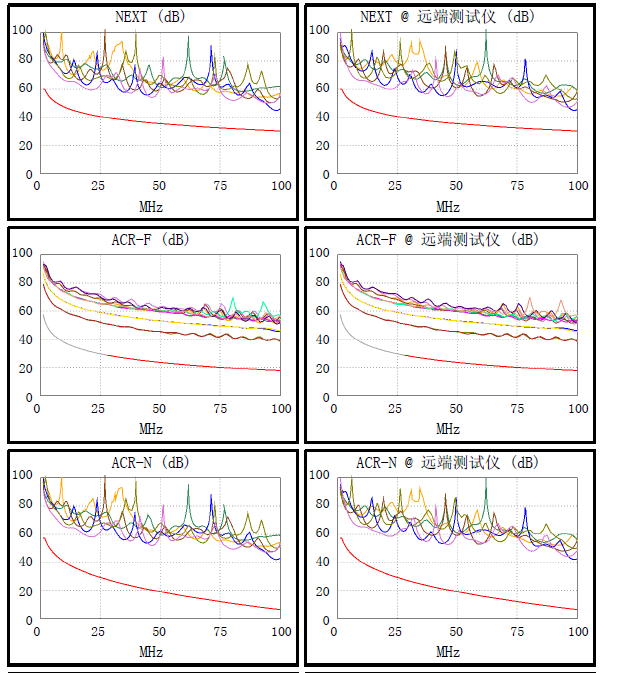

每項參數的波形圖，橫坐標是頻率Mhz，縱坐標是dB，紅色線是標準線，如果低于標準線，則測試失敗。
