回波損耗(Return Loss)- 福祿克參數詳解DTX-1800不過解決方法

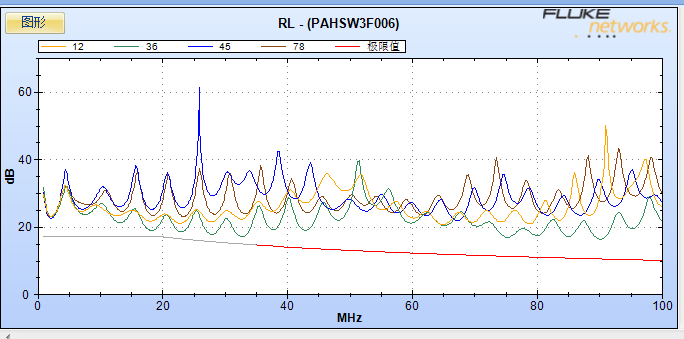

什么是回波損耗？一般，UTP鏈路的特性阻抗為100Ω，標準規定5類線可以有±15%的誤差，6類線可以有±5%的誤差，如果超出誤差范圍就是阻抗不匹配。網絡中數據在傳輸過程中遇到阻抗不匹配（整條鏈路有阻抗異常點）會引起信號發射，信號發射強度與阻抗值和標準阻抗的偏離大小相關。如果線纜開路就是阻抗無窮大，導致信號100%發生發射。在全雙工網絡中，整條鏈路既負責發送信號也負責接受信號，正常信號會與發射信號進行疊加造成信號不正常?；夭〒p耗示意圖如下圖所示。

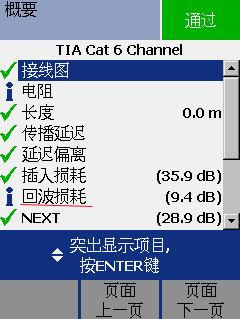

福祿克DTX-1800里面回波損耗測試界面


那么福祿克DTX-1800回波損耗不過解決方法：


綜合布線過程中的解決方法：

回波損耗是線纜鏈路中阻抗不連續或是匹配不佳造成的造成 RL的原因有：

  • 跳線特性阻抗不是 100Ω


線纜線對的絞結被破壞或是有紐絞 – 要保持線纜的原始絞結

  • 連接器不良

  • 線纜阻抗不恒定

  • 線纜不是 100Ω 的（例如使用了120 Ω線纜）




線纜廠解決方法：

實際上應用技術的發展還需要測量新的參數。回波損耗，以分貝（dB）形式表示，是由于特性阻抗不匹配造成的一部分信號的反射?；夭〒p耗是在試圖獲得更好 UTP 系統性能時越來越重要的參數。高性能 UTP 的生產商都會特別注意以確保線纜中特性阻抗的一致性，還有所有的元件都要有很好的匹配性。所以在剛開發 5 類系統時回波損耗還不是個大問題，而在超 5 類和 6 類布線系統中就是非常重要的。


解決方法：確保線纜中特性阻抗的一致性即芯線外徑的均勻性（包括芯線的同心度等）
